DJYP2V（R）P2計算機用屏蔽電纜（包括DCS電纜）
產品編號：134229-264
更新時間：2014.04.22
企業單位：安徽萬邦特種電纜有限公司
更多產品圖片：
產品詳細介紹：
二：計算機用屏蔽電纜（包括DCS電纜）產品執行標準
Q/HHTZH002.3（等效采用英國BS5308標準）
阻燃性能試驗執行GB12666-90標準
三：計算機用屏蔽電纜（包括DCS電纜）使用特性
1． 交流額定電壓：U0/U 300/500KV
2． ***高工作溫度：聚乙烯絕緣不超過70℃
交聯聚乙烯絕緣90℃
低煙無鹵阻燃聚烯烴70℃
低煙無鹵阻燃交聯聚烯烴90℃和125℃兩種
3． ***低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃
4． 電纜安裝敷設溫度應不低于0℃。
5． 電纜允許彎曲半徑：非鎧裝電纜***小為電纜外徑的6倍
銅帶屏蔽或鋼帶鎧裝電纜***小為電纜外徑的12倍
四：計算機用屏蔽電纜（包括DCS電纜）基本型號及名稱
1．聚乙烯絕緣聚氯乙烯護套計算機用屏蔽電纜（包括DCS電纜）
|
DJYV（R）P |
聚乙烯絕緣銅絲編織總屏聚氯乙烯護套計算機用屏蔽（軟）電纜 |
|
DJYPV（R） |
聚乙烯絕緣銅絲編織分屏聚氯乙烯護套計算機用屏蔽（軟）電纜 |
|
DJYPV（R）P |
聚乙烯絕緣銅絲編織分屏總屏聚氯乙烯護套計算機用屏蔽（軟）電纜 |
|
DJYV（R）P2 |
聚乙烯絕緣銅帶繞包總屏聚氯乙烯護套計算機用屏蔽（軟）電纜 |
|
DJYP2V（R） |
聚乙烯絕緣銅帶繞包分屏聚氯乙烯護套計算機用屏蔽（軟）電纜 |
|
DJYP2V（R）P2 |
聚乙烯絕緣銅帶繞包分屏總屏聚氯乙烯護套計算機用屏蔽（軟）電纜 |
|
DJYV（R）P3 |
聚乙烯絕緣鋁塑復合帶繞包總屏聚氯乙烯護套計算機用屏蔽（軟）電纜 |
|
DJYP3V（R） |
聚乙烯絕緣鋁塑復合帶繞包分屏聚氯乙烯護套計算機用屏蔽（軟）電纜 |
|
DJYP3V（R）P3 |
聚乙烯絕緣鋁塑復合帶繞包分屏總屏聚氯乙烯護套計算機用屏蔽（軟）電纜 |
|
DJYVP（R）22 |
聚乙烯絕緣銅絲編織總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽（軟）電纜 |
|
DJYP（R）V22 |
聚乙烯絕緣銅絲編織分屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽（軟）電纜 |
|
DJYPV（R）P22 |
聚乙烯絕緣銅絲編織分屏總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽（軟）電纜 |
|
DJYV（R）P2-22 |
聚乙烯絕緣銅帶繞包總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽（軟）電纜 |
|
DJYP2V（R）22 |
聚乙烯絕緣銅帶繞包分屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽（軟）電纜 |
|
DJYP2V（R）P2-22 |
聚乙烯絕緣銅帶繞包分屏總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽（軟）電纜 |
|
DJYVP3（R）-22 |
聚乙烯絕緣鋁塑復合帶繞包總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽（軟）電纜 |
|
DJYP3V（R）22 |
聚乙烯絕緣鋁塑復合帶繞包分屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽（軟）電纜 |
|
DJYP3V（R）P3-22 |
聚乙烯絕緣鋁塑復合帶繞包分屏總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽（軟）電纜 |
|
阻燃計算機電纜在型號前加ZR，屏蔽可采用鍍錫銅絲，基本型號略 | |
2．聚氯乙烯絕緣聚氯乙烯護套計算機用屏蔽電纜（包括DCS電纜）
|
DJVV（R）P |
聚氯乙烯絕緣銅絲編織總屏聚氯乙烯護套計算機用屏蔽（軟）電纜 |
|
DJVPV（R） |
聚氯乙烯絕緣銅絲編織分屏聚氯乙烯護套計算機用屏蔽（軟）電纜 |
|
DJVPV（R）P |
聚氯乙烯絕緣銅絲編織分屏總屏聚氯乙烯護套計算機用屏蔽（軟）電纜 |
|
DJVV（R）P2 |
聚氯乙烯絕緣銅帶繞包總屏聚氯乙烯護套計算機用屏蔽（軟）電纜 |
|
DJVP2V（R） |
聚氯乙烯絕緣銅帶繞包分屏聚氯乙烯護套計算機用屏蔽（軟）電纜 |
|
DJVP2V（R）P2 |
聚氯乙烯絕緣銅帶繞包分屏總屏聚氯乙烯護套計算機用屏蔽（軟）電纜 |
|
DJVV（R）P3 |
聚氯乙烯絕緣鋁塑復合帶繞包總屏聚氯乙烯護套計算機用屏蔽（軟）電纜 |
|
DJVP3V（R） |
聚氯乙烯絕緣鋁塑復合帶繞包分屏聚氯乙烯護套計算機用屏蔽（軟）電纜 |
|
DJVP3V（R）P3 |
聚氯乙烯絕緣鋁塑復合帶繞包分屏總屏聚氯乙烯護套計算機用屏蔽（軟）電纜 |
|
DJVV（R）P22 |
聚氯乙烯絕緣銅絲編織總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽（軟）電纜 |
|
DJVPV（R）22 |
聚氯乙烯絕緣銅絲編織分屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽（軟）電纜 |
|
DJVPV（R）P22 |
聚氯乙烯絕緣銅絲編織分屏總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽（軟）電纜 |
|
DJVV（R）P2-22 |
聚氯乙烯絕緣銅帶繞包總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽（軟）電纜 |
|
DJVP2V（R）22 |
聚氯乙烯絕緣銅帶繞包分屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽（軟）電纜 |
|
DJVP2V（R）P2-22 |
聚氯乙烯絕緣銅帶繞包分屏總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽（軟）電纜 |
|
DJVV（R）P3-22 |
聚氯乙烯絕緣鋁塑復合帶繞包總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽（軟）電纜 |
|
DJVP3V（R）22 |
聚氯乙烯絕緣鋁塑復合帶繞包分屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽（軟）電纜 |
|
DJVP3V（R）P3-22 |
聚氯乙烯絕緣鋁塑復合帶繞包分屏總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽（軟）電纜 |
|
阻燃計算機電纜在型號前加ZR，屏蔽可采用鍍錫銅絲，基本型號略 | |
3．交聯聚乙烯絕緣聚氯乙烯護套計算機用屏蔽電纜（包括DCS電纜）
|
DJYJV（R）P |
交聯聚乙烯絕緣銅絲編織總屏聚氯乙烯護套計算機用屏蔽（軟）電纜 |
|
DJYJPV（R） |
交聯聚乙烯絕緣銅絲編織分屏聚氯乙烯護套計算機用屏蔽（軟）電纜 |
|
DJYJPV（R）P |
交聯聚乙烯絕緣銅絲編織分屏總屏聚氯乙烯護套計算機用屏蔽（軟）電纜 |
|
DJYJV（R）P2 |
交聯聚乙烯絕緣銅帶繞包總屏聚氯乙烯護套計算機用屏蔽（軟）電纜 |
|
DJYJP2V（R） |
交聯聚乙烯絕緣銅帶繞包分屏聚氯乙烯護套計算機用屏蔽（軟）電纜 |
|
DJYJP2V（R）P2 |
交聯聚乙烯絕緣銅帶繞包分屏總屏聚氯乙烯護套計算機用屏蔽（軟）電纜 |
|
DJYJV（R）P3 |
交聯聚乙烯絕緣鋁塑復合帶繞包總屏聚氯乙烯護套計算機用屏蔽（軟）電纜 |
|
DJYJP3V（R） |
交聯聚乙烯絕緣鋁塑復合帶繞包分屏聚氯乙烯護套計算機用屏蔽（軟）電纜 |
|
DJYJP3V（R）P3 |
交聯聚乙烯絕緣鋁塑復合帶繞包分屏總屏聚氯乙烯護套計算機用屏蔽（軟）電纜 |
|
DJYJV（R）P22 |
交聯聚乙烯絕緣銅絲編織總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽（軟）電纜 |
|
DJYJPV（R）22 |
交聯聚乙烯絕緣銅絲編織分屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽（軟）電纜 |
|
DJYJPV（R）P22 |
交聯聚乙烯絕緣銅絲編織分屏總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽（軟）電纜 |
|
DJYJV（R）P2-22 |
交聯聚乙烯絕緣銅帶繞包總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽（軟）電纜 |
|
DJYJP2V（R）22 |
交聯聚乙烯絕緣銅帶繞包分屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽（軟）電纜 |
|
DJYJP2V（R）P2-22 |
交聯聚乙烯絕緣銅帶繞包分屏總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽（軟）電纜 |
|
DJYJV（R）P3-22 |
交聯聚乙烯絕緣鋁塑復合帶繞包總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽（軟）電纜 |
|
DJYJP3V（R）22 |
交聯聚乙烯絕緣鋁塑復合帶繞包分屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽（軟）電纜 |
|
DJYJP3V（R）P3-22 |
交聯交聯聚乙烯絕緣鋁塑復合帶繞包分屏總屏聚氯乙烯護套鋼帶鎧裝計算機用屏蔽（軟）電纜 |
|
阻燃計算機電纜在型號前加ZR，屏蔽可采用鍍錫銅絲，基本型號略 | |
4．低煙無鹵阻燃聚烯烴絕緣和護套計算機用屏蔽電纜（包括DCS電纜）
|
DJYDYD（R）P |
低煙無鹵阻燃聚烯烴絕緣和護套銅絲編織總屏計算機用屏蔽（軟）電纜 |
|
DJYDPYD（R） |
低煙無鹵阻燃聚烯烴絕緣和護套銅絲編織分屏計算機用屏蔽（軟）電纜 |
|
DJYDPYD（R）P |
低煙無鹵阻燃聚烯烴絕緣和護套銅絲編織分屏總屏計算機用屏蔽（軟）電纜 |
|
DJYDYD（R）P2 |
低煙無鹵阻燃聚烯烴絕緣和護套銅帶繞包總屏計算機用屏蔽（軟）電纜 |
|
DJYDP2YD（R） |
低煙無鹵阻燃聚烯烴絕緣和護套銅帶繞包分屏計算機用屏蔽（軟）電纜 |
|
DJYDP2YD（R）P2 |
低煙無鹵阻燃聚烯烴絕緣和護套銅帶繞包分屏總屏計算機用屏蔽（軟）電纜 |
|
DJYDYD（R）P3 |
低煙無鹵阻燃聚烯烴絕緣和護套鋁塑復合帶繞包總屏計算機用屏蔽（軟）電纜 |
|
DJYDP3YD（R） |
低煙無鹵阻燃聚烯烴絕緣和護套鋁塑復合帶繞包分屏計算機用屏蔽（軟）電纜 |
|
DJYDP3YD（R）P3 |
低煙無鹵阻燃聚烯烴絕緣和護套鋁塑復合帶繞包分屏總屏計算機用屏蔽（軟）電纜 |
|
鋼帶鎧裝電纜在型號后加22，屏蔽可采用鍍錫銅絲，基本型號略 | |
五：計算機用屏蔽電纜（包括DCS電纜）代號名稱和含義
表2
|
項目 |
代號 |
說明 |
|
阻燃特性 |
ZR |
分A、B、C級阻燃 |
|
系列代號 |
DJ |
計算機屏蔽電纜（包括DCS電纜） |
|
絕緣材料 |
Y |
聚乙烯 |
|
YJ |
交聯聚乙烯 | |
|
YD |
低煙無鹵阻燃聚烯烴 | |
|
V |
聚氯乙烯 | |
|
VD |
低煙低鹵聚氯乙烯 | |
|
護套材料 |
YD |
低煙無鹵阻燃聚烯烴 |
|
V |
聚氯乙烯 | |
|
VD |
低煙低鹵聚氯乙烯 | |
|
屏蔽材料 |
P |
銅絲編織屏蔽 |
|
P1 |
鍍錫銅絲屏蔽 | |
|
P2 |
銅帶繞包屏蔽 | |
|
P3 |
鋁塑繞包屏蔽 | |
|
鎧裝材料 |
22 |
鋼帶鎧裝聚氯乙烯護套 |
|
32 |
鋼絲鎧裝聚氯乙烯護套 | |
|
導體結構 |
A |
單股導體 |
|
B |
7股絞合導體 | |
|
R |
多股絞合導體 |
六：計算機用屏蔽電纜（包括DCS電纜）主要技術指標
|
性能項目, , |
單位 |
指標 | |
|
聚乙烯 |
聚氯乙烯 | ||
|
絕緣電阻（20℃） |
Ω/KM |
5000 |
25 |
|
工作電容 |
PF/m |
≤90 |
≤200 |
|
對絞組之間電容不平衡（1Kz） |
PF/m |
≤1 |
/ |
|
試驗電壓 |
V |
2000V/1min | |
|
阻燃特性 |
符合GB12666.5-90要求，A或B類 | ||
七：計算機用屏蔽電纜（包括DCS電纜）基本電纜規格及結構參數

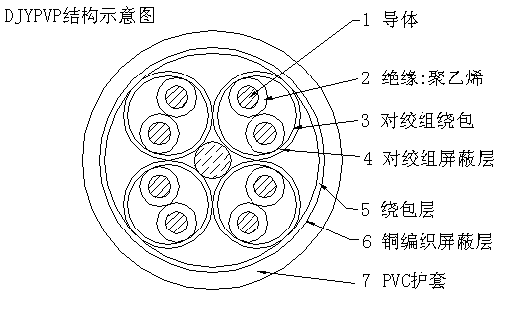

八：計算機用屏蔽電纜（包括DCS電纜）產品結構示意圖：（附圖1）
